Установка фронтального интеркулера на airtrek Turbo

[labrador]

Собственно предлагаю выложить здесь типа мануал как и чем делается фронтал на сток и прочее.
С Картинками,опытами.

@Наконец-то поставил фронтальный интеркуллер. Долго мучался с пайпингом, но в итоге поехал в evotrack.cc и там мне всё сделали, результатом доволен очень. Теперь многим советую туда ехать, сарафанное радио в действии @ Отсюда

"Были куплены полный комплект пайпов от 9го эво, интеркуллер ноу нейм, .
Вся процедура замены заняла примерно 3-4 часа с перекурами!
Левый пайп, что идет от кулера на дроссель, встал полностью болт он, ну или практически.Есть одна тонкость, у эво байпасс находится ближе к турбине, а у нас практичсески у самого корпуса воздухана и соответственно верхний патрубок упирается в байпасс!А вот правый пайп расчитан под нижний выход из турбины!Но, как говорится, было бы желание))
Распилил пайп пополам, отрезал кусок от пайпа, что идет в штате на дроссель и срастил все это чудо воедино!на выход из турбины поставил так же родной пайп, только в обратном положении!Вариант не окончательный, но пока и это устраивает!В дальнейшем сниму размеры левого пайпа и сварю все как надо!" Spaun.
Фото отчет

Это уже не кулмена, но под 9 турбу.

Комплект

Кишки куллера

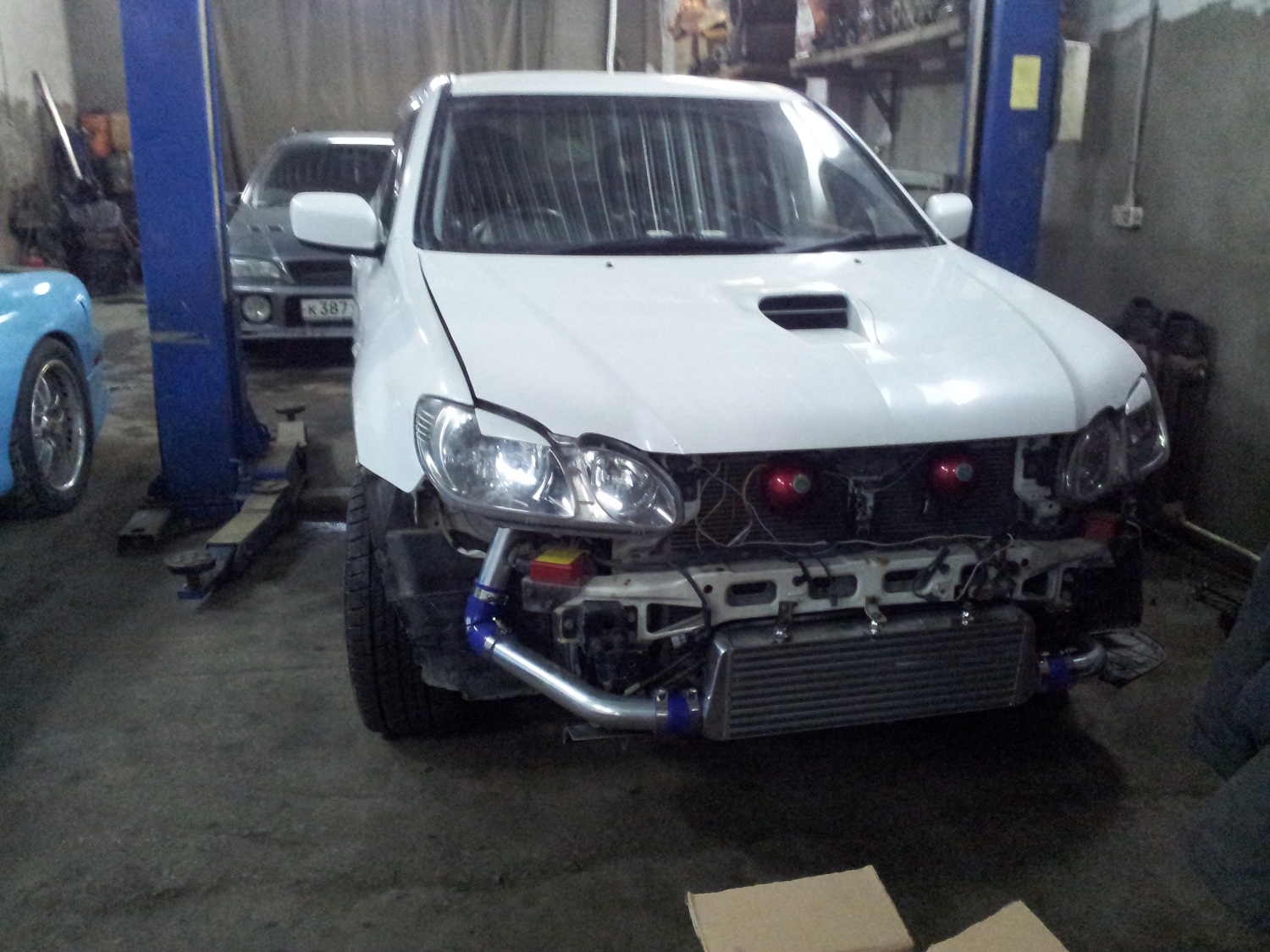

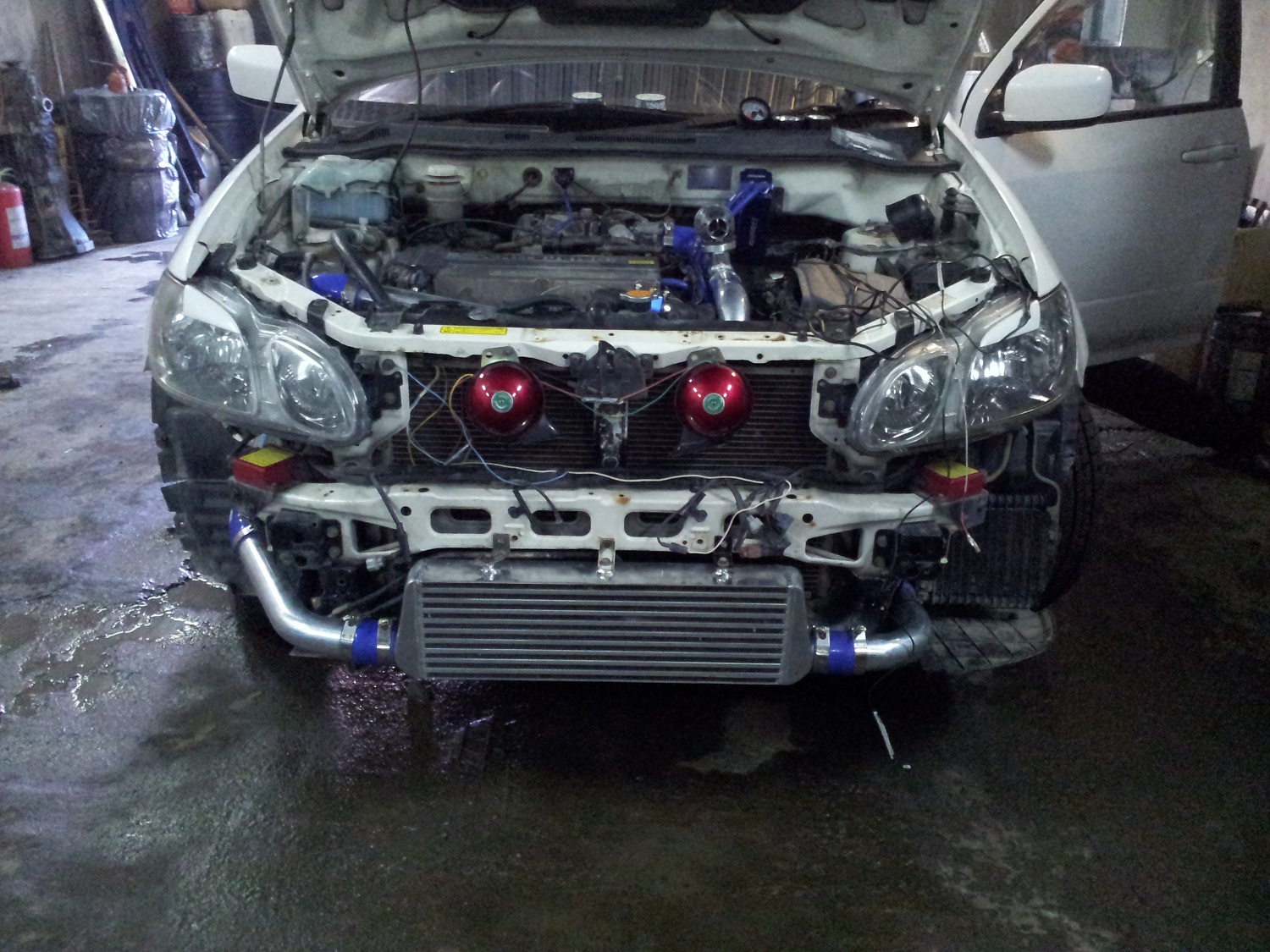

Фото отчет по установке

Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.

и вот что у него в итоге получилось












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0

Они отказались похоже от выпуска данного комплекта, старая ссылка сдохла http://ajstyle.ru/product/pajping-kit-na-mms-airtrek/

Клубнями не проверен, если кто знает, отписываем.
http://redp.ru/catalog/detail/autobahn88_carp12_k_t_interkulera_frontalnyy_dlya_mitsubishi_lancer_evo_7_9/

Сказки про увеличенный лаг с большим кульком

[partizan55]

520 x 190 x 65 мм
я по силам для своего не нашел, только максимально эффективное даление 1.52 бар.

[kulibyka]

Высоту можно нетрогать,а вот толщину найти скажим 90мм ето класс!Обьем куллера в разумных пределах лишним не будит!А даст он тебе в жару нормальную тягу+/_ !Но если едит нормально,ЕГТ незашкаливает то можно нетрогать и вовсе!

[горе тюнер]

почему никто не реализует идею как на эво 10...это невозможно?

[Dimarik]

Возможно. Уже поднимался вопрос.
Надо развернуть Эво куллер и под него пилить усилитель.
Минус в том что в трассе будет много поворотов (что бы сделать трассу с меньшим количеством поворотов или прямую, то надо ставить узкий радиатор) и еще минус это цена кульку от 10-ки.

[горе тюнер]

угу все понятно) значит херачим по старинке

[KVADRAT]

Есть какая нибудь статистика кпд по размерам куллера от давления?
Типа как Коля выкладывал чуть выше.
Понимаю что куллеры разные, но все же.
Или например вообще пох, дуй сколько надует.

[C00LM4N]

Чем жирнее, тем больше мощи - это однозначно )

[KVADRAT]

серег, это все понятно.
вопрос не в этом.
вот например мой куль 550х140х65. Сколько в него можно дуть чтобы не падало кпд? типа 1.2 максимум или 1, или 1.5

[pelix]

ну вот и я воткнул себе фронтал. спасибо Максу. правда я его на родную турбу пока воткнул.

получил передув сразу. у меня жиклер 9.75 воткнут был. на родном кульке дуло 1.2. на фронтале на родном жиклере надувает 1.7 и в овербуст валится. визгейт отрабатывает нормально. пока вообще убрал жиклеры. на пустом шланге давка до 0.6 упала. буду завтра жиклерами играться и заказывать трехпортовик

[горе тюнер]

скажите чем мханический буст худе электронного http://www.ebay.com/itm/Voodoo-Inline-Silver-MBC-Manual-Turbo-Boost-Controller-5-40-PSI-Billet-Aluminum-/281048712729?pt=Motors_Car_Truck_Parts_Accessories&hash=item416fcf0619&vxp=mtr

[Strogan]

Хотя бы тем, что мозг им управлять не может.

[михаил82]

Удобством использования и функциональностью. Особенно если ещё и поверметр есть

[dato]

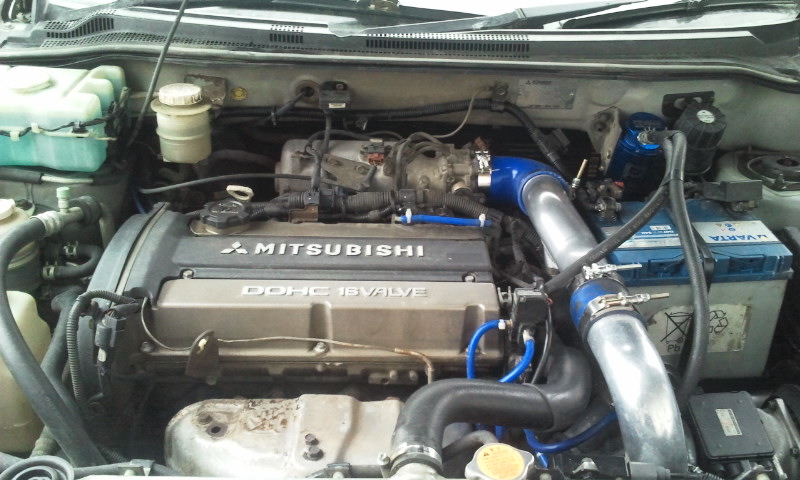

Накидаю небольшой отчетик по доработке пайпига от ЭВО после замены фронтала и установки силикона!


После замены сток интеркуллера на китайчик (в целях улучшения экстерьера) пайпы ЭВО сместились вниз на 5-10 см!
при этом пайпинг с турбины не притерпел никаких изменений и встал отлично!
Пайп после кулька сместился также вниз и тут возникли проблемы, ибо не хватало 10 см чтобы натянуть силикон сток и соединить все это дело с пайпом на дроссель!

Было решено заодно навести красоту, для этого потребовалось:
Силикон 90* на дроссель
Силикон прямой на стык
Пайпинг универсальный на 90*
Силовые хомуты
Патрубок от жигуля (при переносе верхнего пайпа увеличилось расстояние до байпаса)

Вот что получилось, хомуты буду разворачивать еще, поэтому не пинайте сильно!

[михаил82]

Давид, А где вохдухан либо нулевик стоит???

[nikshapilov]

где и должен. МАФ видишь?

[михаил82]

А точно

[dato]

Нулевик стоит!

[Dimarik]

Давид, А где вохдухан либо нулевик стоит???

А ты думал что Давид настолько суров что гоняет с голым МАФом без фильтра вообще

[михаил82]

ну да ...малясь аж прихуел еси честно
Ну 20 колёса в МСК - х*й сним, ну чтоб уже без фильтра вообще - я аж чуть мышку из рук не выронил)

[михаил82]

Значит я тут ебусь уже с адж китом месяц. усовершенствую его, а они он чё творят - посмотрите на них - для тех кто пока не суетился - просто супер
Хочешь под блоу, хочешь под бай - молодцы - нечего сказать, жаль что я намаялся со своим говнокитом недоделанным, но зато у меня он намного короче предлагаемого всё равно
Вообщем думаю мучения теперь у треководов закончались

[Mega_Booster]

Да да мне то же понравился додуманный вариант... хоть стоит и старый версии((((

[Mega_Booster]

В общем думал думал и решил выложить поставил кулек с пайпами от адж... и доработка бампера с губой ралли арт....

[jam]

1. блоуофф... без комментариев ))
2. что это за кудри проводов?
3. что это за хуйня на фарах?

[Dimarik]

Этот локоть на 90 градусов конечно ЖЕСТЬ

[Mega_Booster]

1. блоуофф... без комментариев ))
2. что это за кудри проводов?
3. что это за хуйня на фарах?

про кудри проводов и хуйни на фарах лучше не напоминайте досталось от прежнего владельца
