Установка фронтального интеркулера на airtrek Turbo

[labrador]

Собственно предлагаю выложить здесь типа мануал как и чем делается фронтал на сток и прочее.
С Картинками,опытами.

@Наконец-то поставил фронтальный интеркуллер. Долго мучался с пайпингом, но в итоге поехал в evotrack.cc и там мне всё сделали, результатом доволен очень. Теперь многим советую туда ехать, сарафанное радио в действии @ Отсюда

"Были куплены полный комплект пайпов от 9го эво, интеркуллер ноу нейм, .
Вся процедура замены заняла примерно 3-4 часа с перекурами!
Левый пайп, что идет от кулера на дроссель, встал полностью болт он, ну или практически.Есть одна тонкость, у эво байпасс находится ближе к турбине, а у нас практичсески у самого корпуса воздухана и соответственно верхний патрубок упирается в байпасс!А вот правый пайп расчитан под нижний выход из турбины!Но, как говорится, было бы желание))
Распилил пайп пополам, отрезал кусок от пайпа, что идет в штате на дроссель и срастил все это чудо воедино!на выход из турбины поставил так же родной пайп, только в обратном положении!Вариант не окончательный, но пока и это устраивает!В дальнейшем сниму размеры левого пайпа и сварю все как надо!" Spaun.

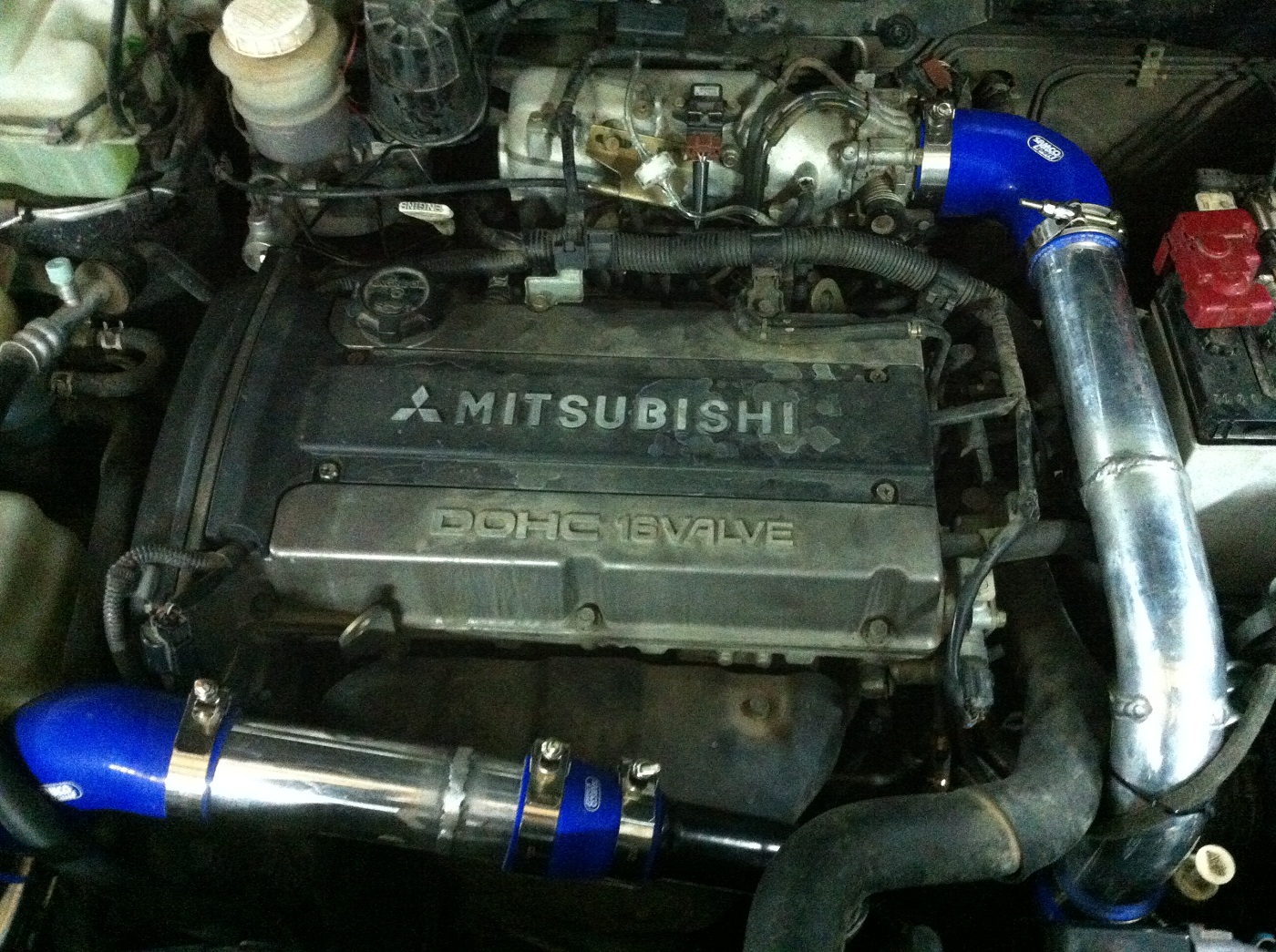

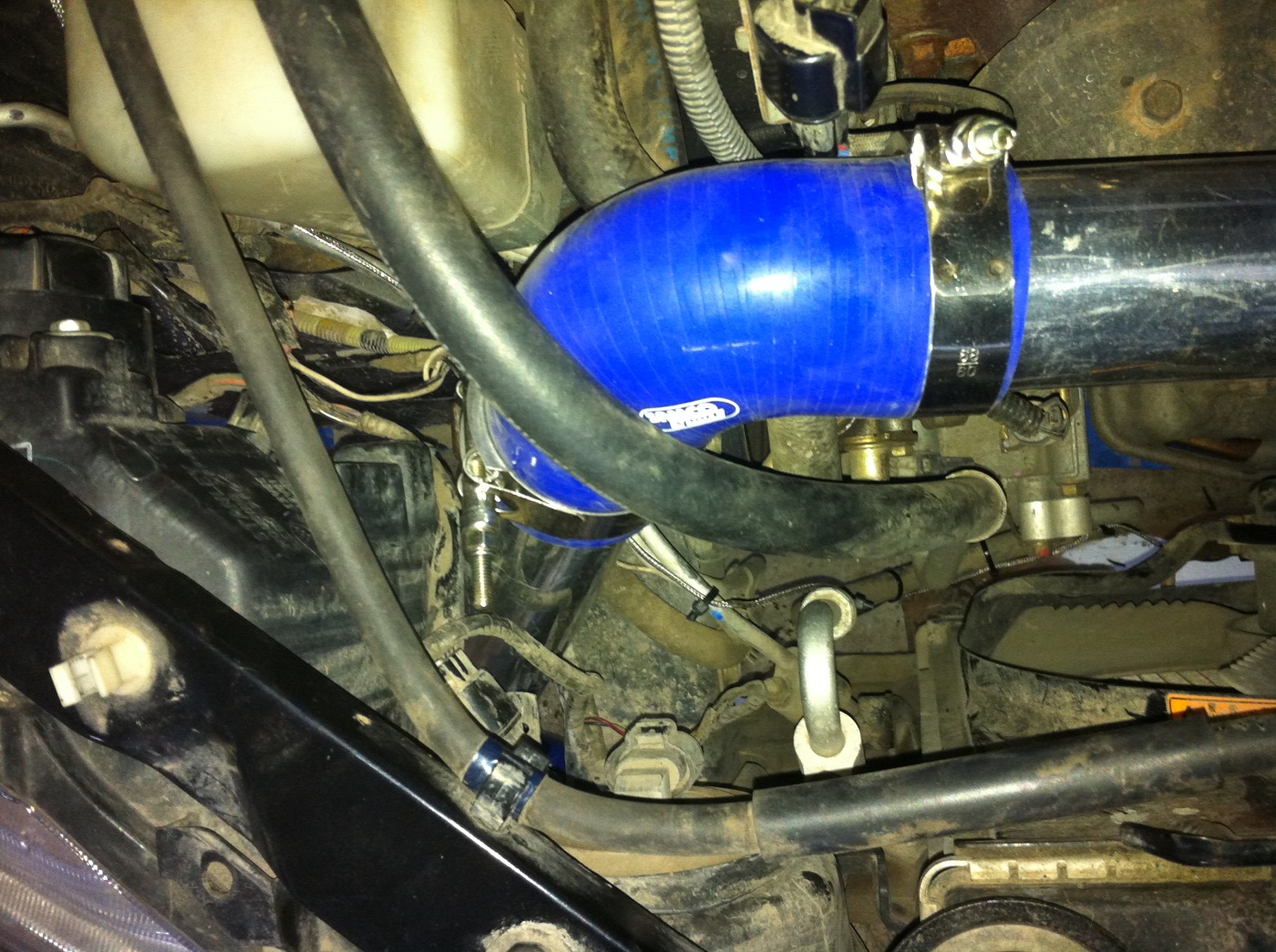

Фото отчет

Это уже не кулмена, но под 9 турбу.

Комплект

Кишки куллера

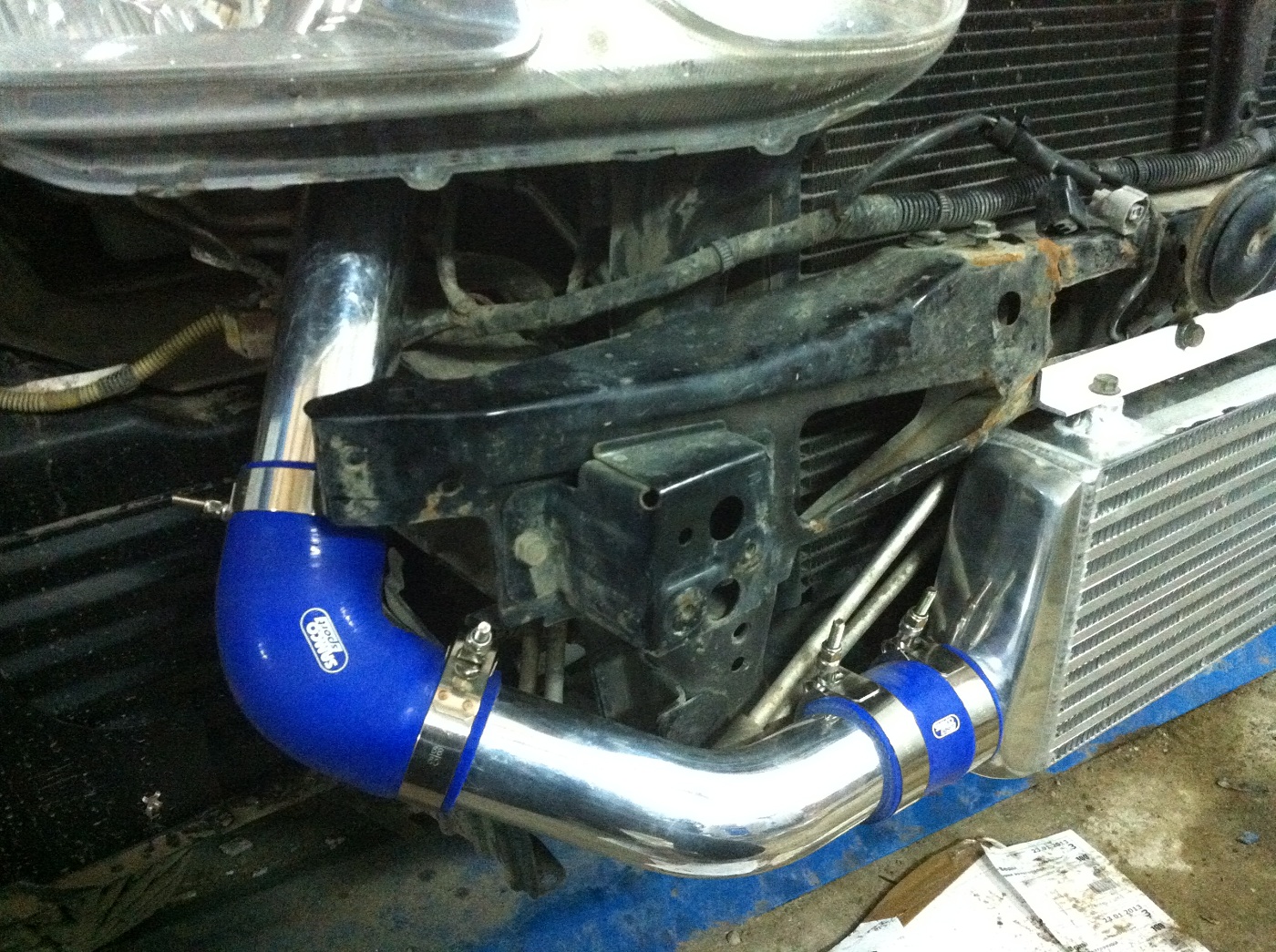

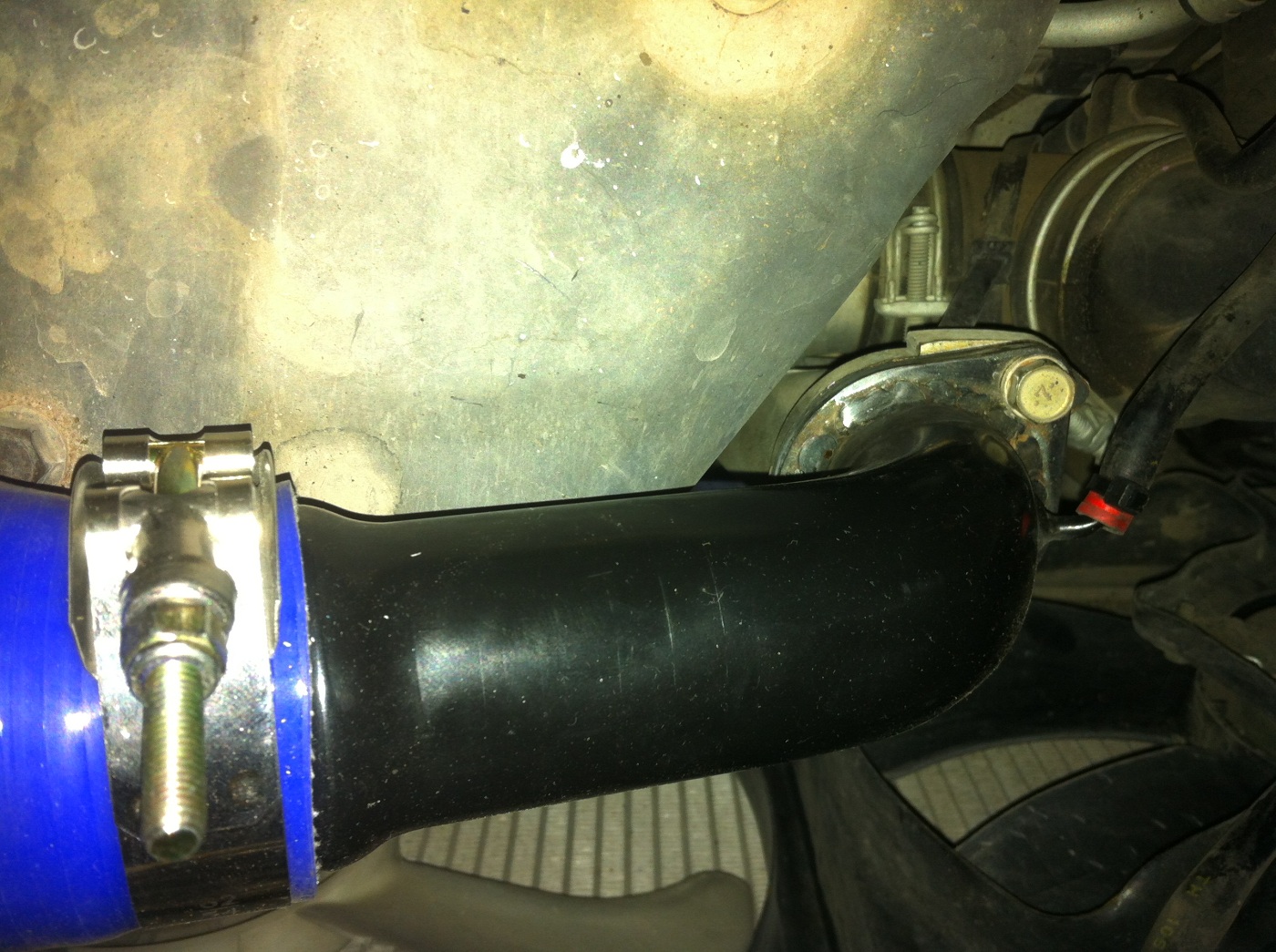

Фото отчет по установке

Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.

и вот что у него в итоге получилось












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0

Они отказались похоже от выпуска данного комплекта, старая ссылка сдохла http://ajstyle.ru/product/pajping-kit-na-mms-airtrek/

Клубнями не проверен, если кто знает, отписываем.
http://redp.ru/catalog/detail/autobahn88_carp12_k_t_interkulera_frontalnyy_dlya_mitsubishi_lancer_evo_7_9/

Сказки про увеличенный лаг с большим кульком

[Marshall]

Благовещенск.

[Xeed]

Есть то может и есть, фото где??

сделаю как потеплеет ... Холодно у нас

[михаил82]

...блядь я его и так и эдак...походу пайп один не положили......сука ну не встаёт и всё....поехал за пайпом

[михаил82]

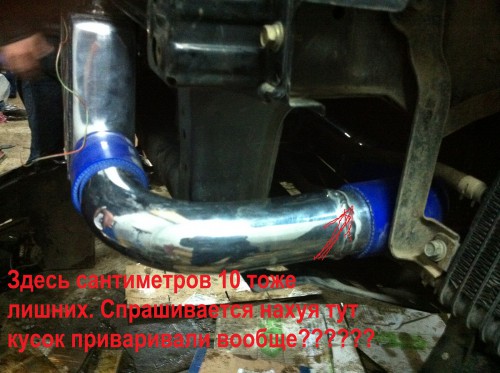

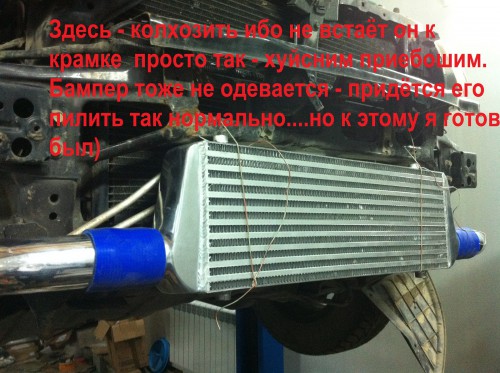

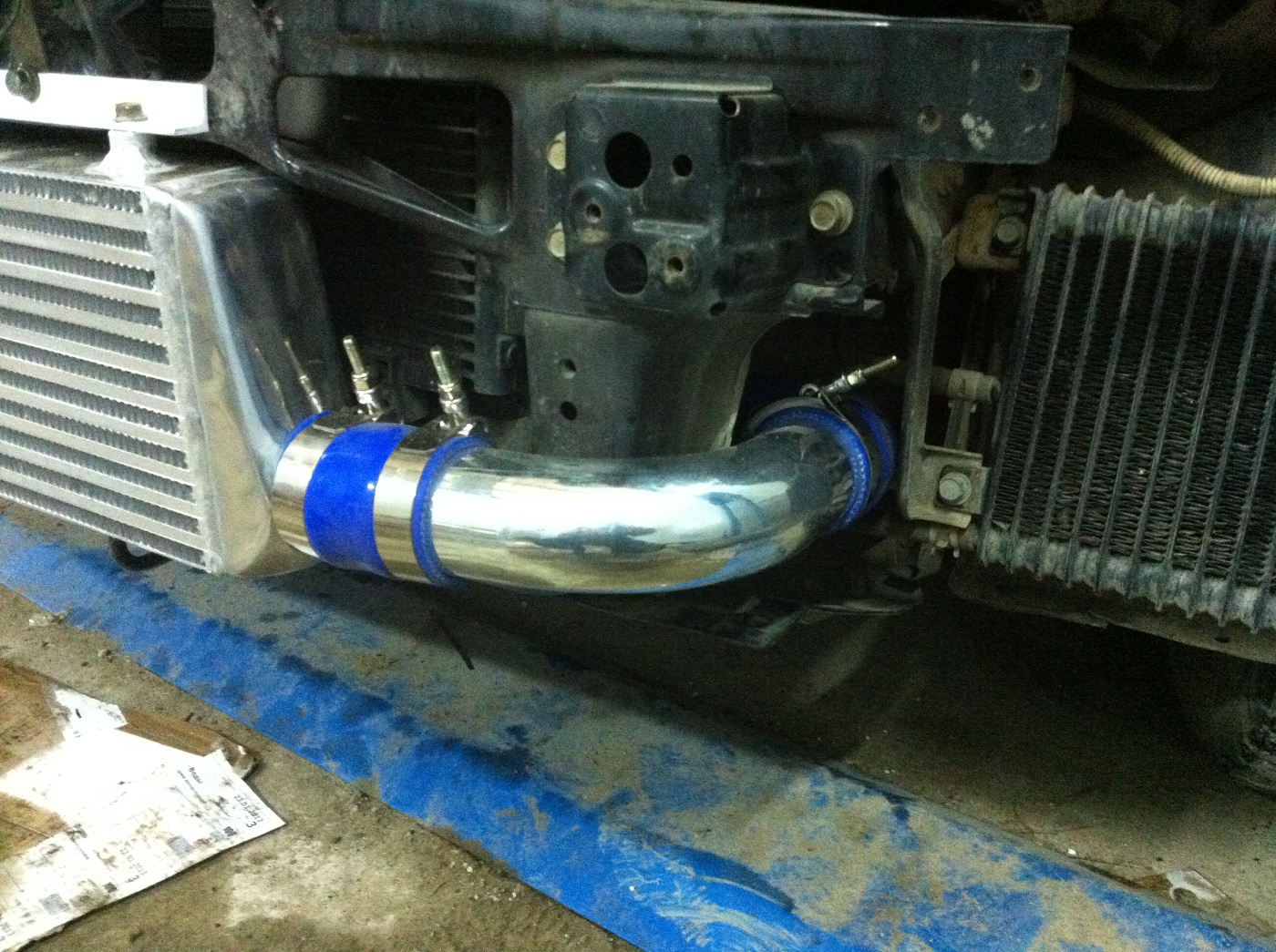

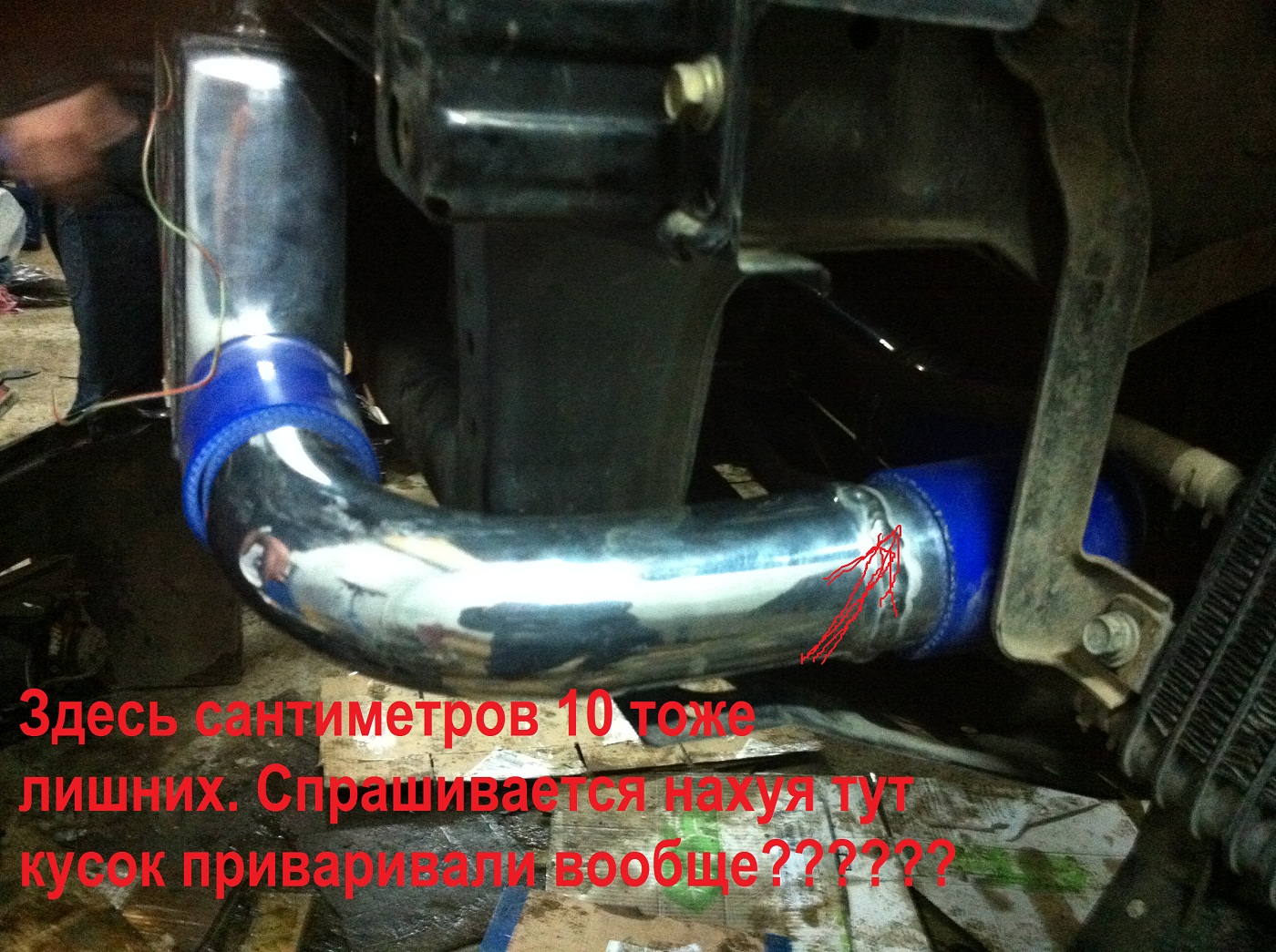

Сегодня инсталировать кулёк с аджстайла не получилось ввиду пиздец как через жопу его подобранности и сделанности наотъебись так как ну не верю я в то, что сэкономили! нет ! Т к останется лишнего пайпинга больше чем тот которого надо. сделано именно наотъебись, тк если бы трезвый человек собирал этот кит, то затратив меньшее кол-во пайпинга можно трассу было сделать намного короче и правильнее. Скоро выложу - сами убедитесь. Завтра вторая серия так как сегодня не успел купить нужный пайпинг ...

[михаил82]

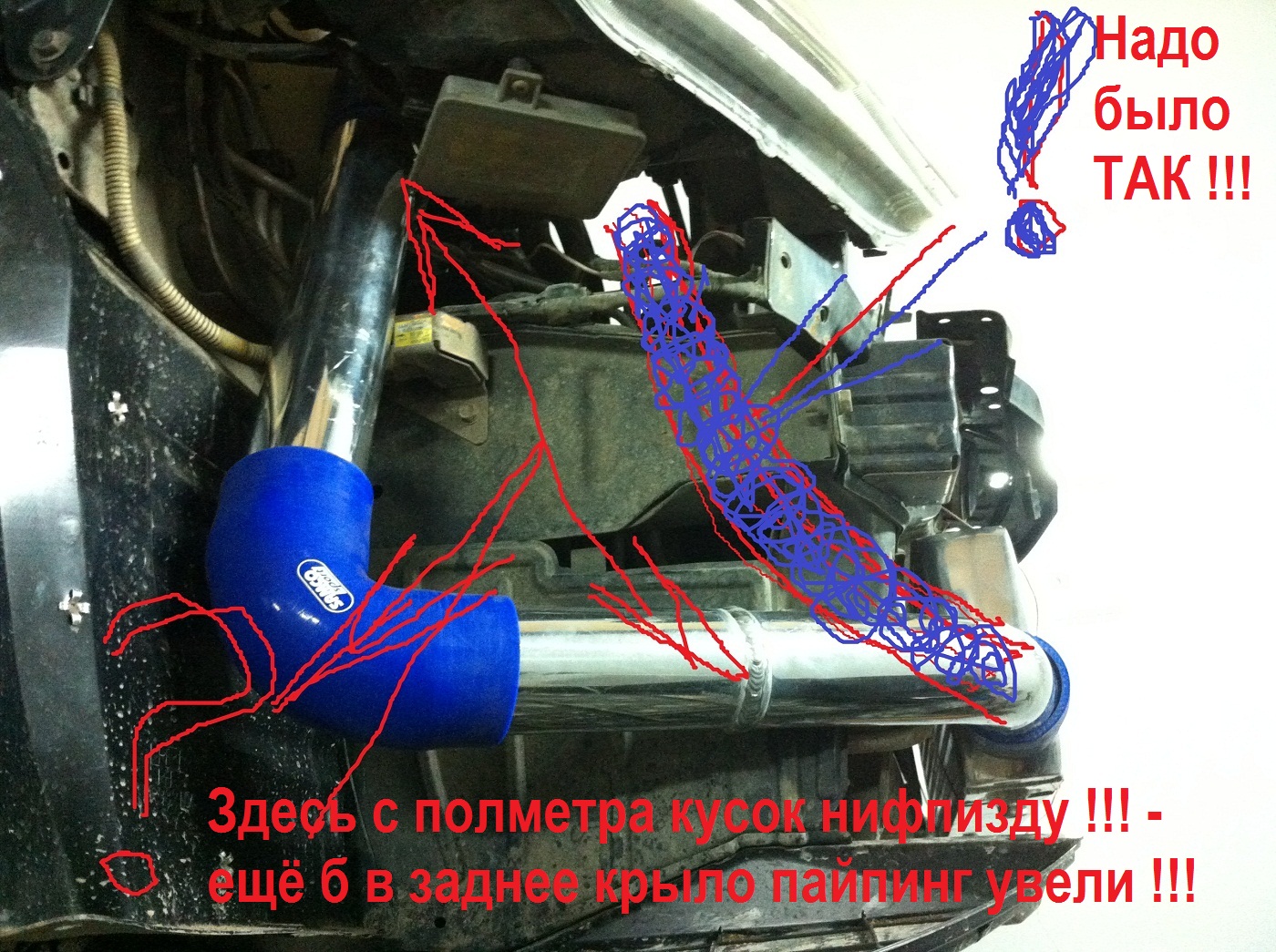

Вот Вам болт он - болтом об голову - теперь понятно почему они больше киты эти не делают...люди потом мозг наверное выносят...

[ApeQ]

Короче самый нормальный гайд+реализация у паренька из Ставрополя.

[михаил82]

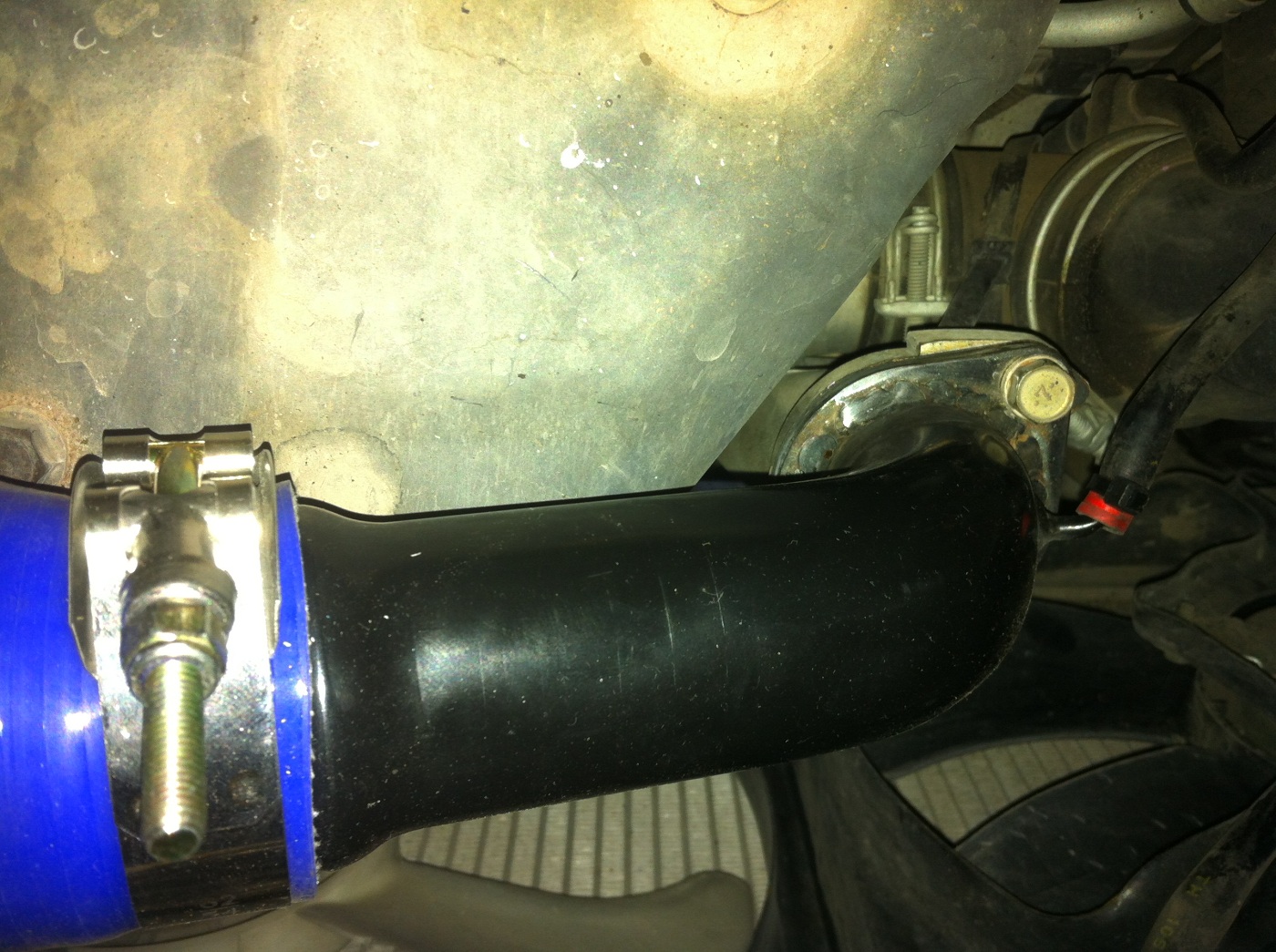

Сверху тоже не всё гладко, но там решение тоже найдено - завтра выложу...

[михаил82]

Короче самый нормальный гайд+реализация у паренька из Ставрополя.

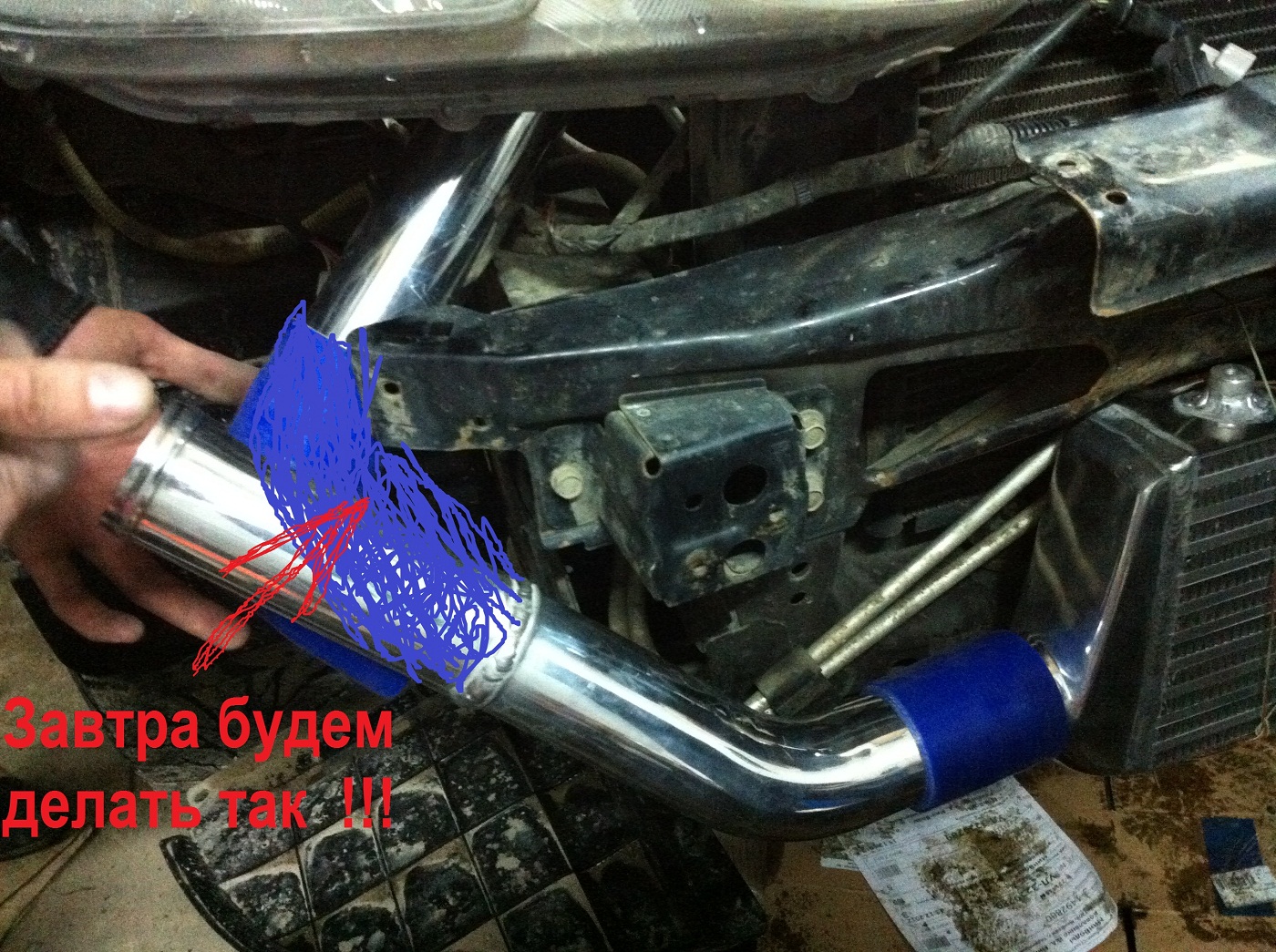

Завтра ещё ебля со сваркой с пол дня и мой кит будет короче земляка со ставрополя

[михаил82]

[AntonSergeevich]

Есть неожиданный вопрос: чем бы покрыть кулек, чтобы его не разъедало московской химией и он не окислился?
Вот лежит у меня новенький кулек Greddy.. Оригинал и реально жалко ставить зная что через одну зиму он будет не лучше Китая ! У ребят в МСК смотрел кульки через годик - как в кислоту опускали.
Гальваника? Краска медная?
ПС понимаю, что снижается эффективность, но окислившийся кулек на мой взгляд вообще не работает

[ApeQ]

в цинк его нах!

[HexOgeN]

Короче самый нормальный гайд+реализация у паренька из Ставрополя.

Пилять... куплю сетку, сниму бампер для допила и сфотаю, чтоб было нормально видно, как у меня сделано. Кстати, весьма аккуратно.
Только опять же, под тд05

[nikshapilov]

Миха, не торопись бампер пилить

[Dimarik]

Есть неожиданный вопрос: чем бы покрыть кулек, чтобы его не разъедало московской химией и он не окислился?
Вот лежит у меня новенький кулек Greddy.. Оригинал и реально жалко ставить зная что через одну зиму он будет не лучше Китая ! У ребят в МСК смотрел кульки через годик - как в кислоту опускали.
Гальваника? Краска медная?
ПС понимаю, что снижается эффективность, но окислившийся кулек на мой взгляд вообще не работает

Я 2 года с китом Гредди езжу и ничего нигде не окислилось и не заржавело.
Не загружай себе голову.

[C00LM4N]

У меня тоже с гредди никаких проблем... Какой был, такой и остался.

[KVADRAT]

У мння под аккумом пайп. На аут клубе отписывал с фото и здесь вроде отписывал.

[горе тюнер]

блядь а не проще было бы сначало из пластиковой трубы замерить кит и уже потом на аллюминий варить...реально дохуя пайпинга аджс пратит ..хоя это никак и не скажеся на производительности)) 2л воздула это нечтожность

[михаил82]

Видишь - не проще видимо. Просто сделано наотъебись, иначе никак не назовёшь это блядство.

[ujio_sjracing]

Вот как мы делали фронт на Вовыну машину, под Эво9 турбу (сварка не наша, так что что швы не фонтан):

[ujio_sjracing]

Видишь - не проще видимо. Просто сделано наотъебись, иначе никак не назовёшь это блядство.

Я худею, болт-он кит

[михаил82]

ujio_sjracing , А воздухан кожух оделся потом?

[михаил82]

На тд 05 смотрю левая часть (как смотреть лицом на кулер) вообще милое дело ставить, аж сердце радуется, не то что головомойка на тд 04...

[ujio_sjracing]

ujio_sjracing , А воздухан кожух оделся потом?

Да, все родное на своих местах осталось.

[михаил82]

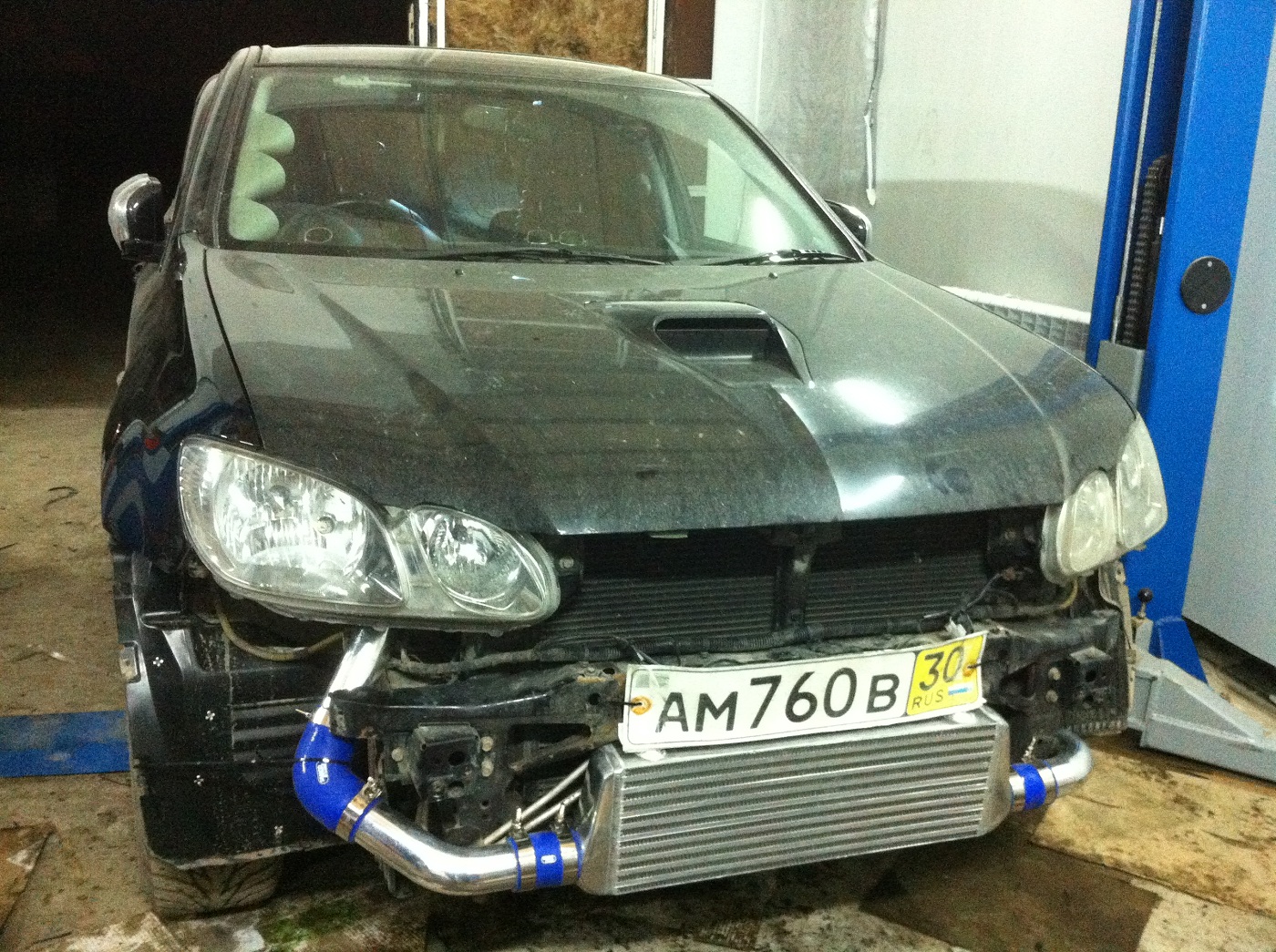

Как и обещал - Болт блядь он - аджстайл - Два дня ебли с пляской со сварками с ездой за пайпами и хуяйпами.

[BeTMeN]

Бля парни я в марте собираюсь на 05 турбе от Эво 8 и глядя на то вы дорогие други пишите - меня че тоже такая же головоебка ждет?????
есть в наличии:
-ТД 05
-коллектор выпускной
-комплект универсальных пайпов АЖ стайл 63 мм
-2 нижних пайпа от эво (справа слева от кулька).
Походу тоже мне придеться с бубном танцевать??
