Установка резистор-бокса под Эво-форсы

[Dimarik]

В общем в связи с покупкой Эво-форс заморочился вопросом установки резистор бокса.
У нас на форуме инфы по установке и отчётов не нашёл, хотя многие ставили.

На просторах инета нашёл отчёт об установке топливной реки, форс и резистора Костромского Трековода Кирилла.

1. демонтаж старго топливного оборудования (рейка, форсунки , топливный регулятор , часть обратки)

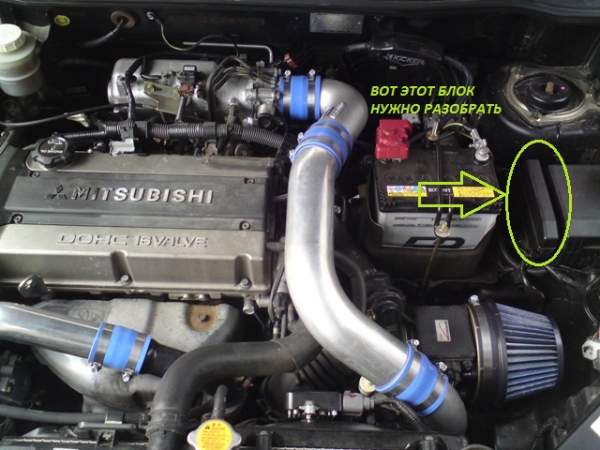

2. монтируем резистор-бокс . смотрим на двигатель спереди и справа видим две черных крышки блоков предохранителе-реле , выбираем узенькую , снимаем крышечку , между боксами отжимаем 2 защелки и вытаскиваем узенький бокс вверх (возможно будет мешать аккумулятор , я его снимал) разбираем низ бокса , есть там пучок красных проводов спаяных в одно целое под силиконовым прозрачным колпачком , снимаем колпачек и аккуратно разматываем изоленту остается 4 свободных провода и пучок с изолентой , нам нужны свободные , отсоединяем их от общей кучи , это 4 плюса на форсунки , прозваниваем их с фишками форсунок чтобы удостовериться, далее припаеваем один новый провод (длиной 15см примерно) к оставшемуся пучку красных проводов, это будет приходящий плюс на резистор бокс его будем подавать на белый провод резистор-бокса, оставшиеся 4 красных провода которые мы отсоединили от общего пучка мы подсоединим к осташимся 4м черным проводам выходящим из резистор бокса , я реализовал это все через 5-пиновый разьем типа мама-папа , то есть никкого колхоза не получилось , на выходе имеем влагонепроницаемый разьем . сам резистор-бокс был закреплен на корпус теплового экрана.

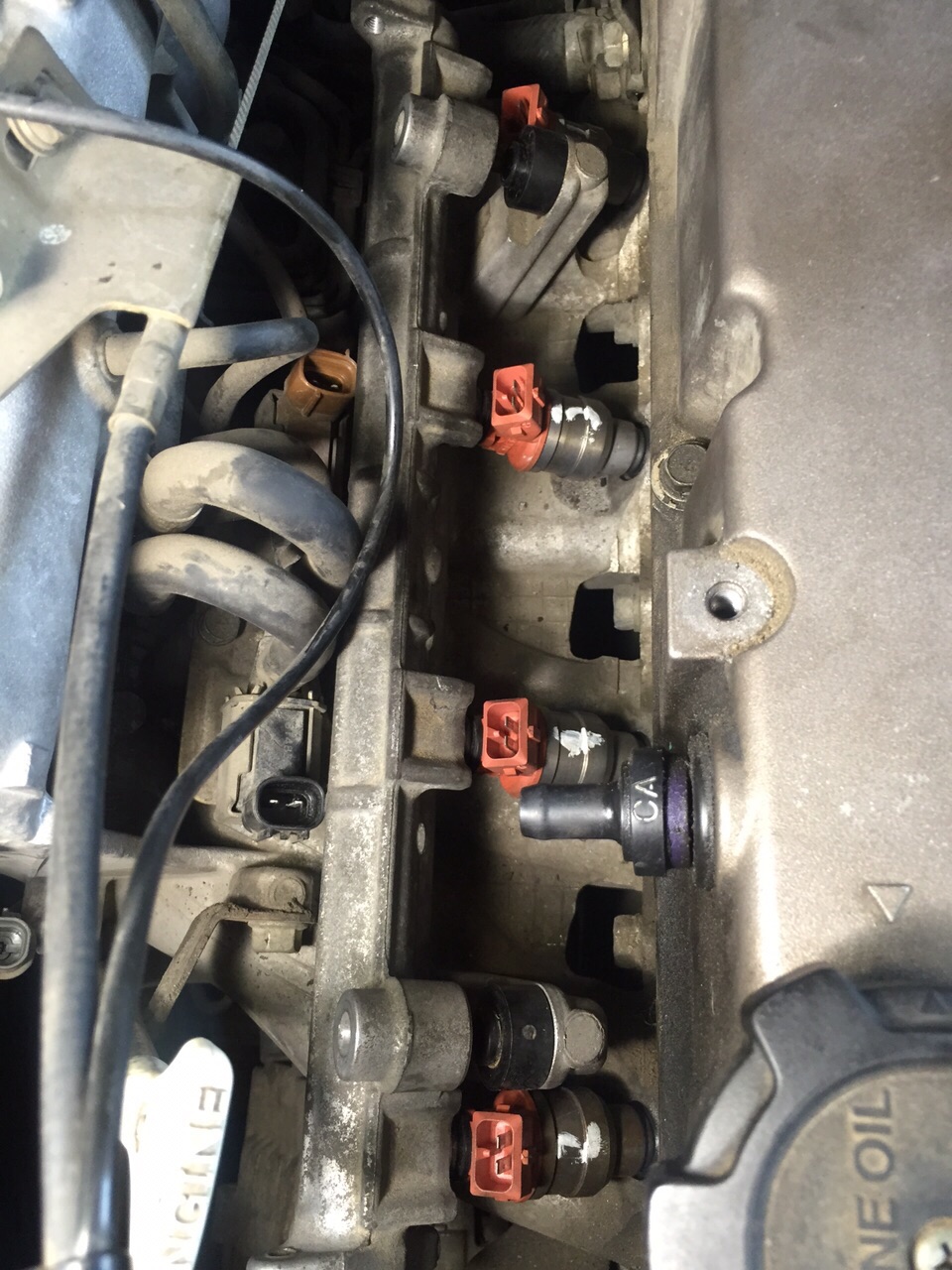

3. фишки форсунок подходят от датчика детонации ваз 2110 , но у нас были импортные фишки их и установили( плюс отмечен на форсунке а к разьему подходит красный провод)
4. советую прибрести оригинальные новые уплотнения от эво они буквально на чуток поплотнее садятся на нижнюю часть форсунок чем стоковые от трека
5. Петрович писал что требуется эвовский шланг подачи топлива однако родной от трека встал идеально
6. понадобится вакуумный шланчик на топливный регулятор он длинее трековского , у нас был шланчик febi который продается кусками по 20м , отрезали необходимые 20-25см и поставили
7. после установки рейки(не забудьте смазать резиновые колечки маслом) поняли что есть 3 проблемы но обо всем по-порядку , первое это нужно изготовить шайбу - проставку в количестве 2 шт между рейкой и коллектором высота у нас получилась 20.5 мм без учета части направляющего выступа, поставили и поняли что отвод газов из клапанной крышки до сапуна не встает ибо сам сапун уперся в топливную рейку и регулятор , решение было простое в сапун вставили отверточку и чуток отвели по направлению к салону авто, одели шланчик и опа есть еще один трабл - разьем черный не одевается из-за трубки обратки , и опять решение простое берем америкаские пассатижи и отгибаем крепление обратки на 1см и все защелкивается)))
***болт он решение - Toyota 90561-08053 Втулка рампы 2 шт - инфа от михаил82
***втулка нужна, только при условии, что ставится на сток коллектор и сток рампу. - инфа от jam
8. одеваем все разьемы , заводим авто прогреваем смотря за форсунками на наличие течи, прогазовываем чтобы посмотреть еще раз , закрываем капот берем бутылку пива и выпиваем залпом)))


Вечером планирую поставить - отпишусь по нюансам

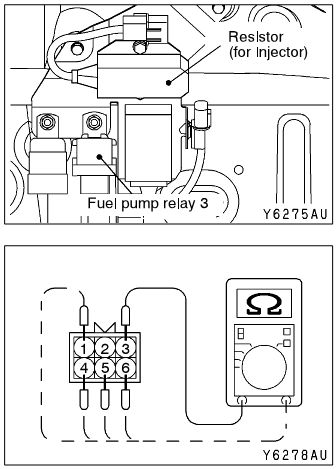

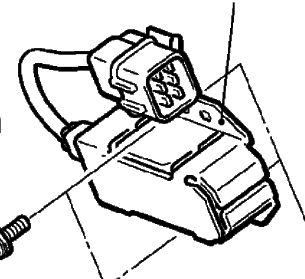

Вот нашёл ещё пару фото познавательных по этой теме

[михаил82]

п7. болт он решение - Toyota 90561-08053 Втулка рампы 2 шт

[jam]

втулка нужна, только при условии, что ставится на сток коллектор и сток рампу.

[михаил82]

ну да

[Dimarik]

Внёс информацию

[михаил82]

Только один хер это никто не будет читатать
кроме тех кто уже это поставил

[KVADRAT]

http://out-club.ru/board/showthread.php?t=28057
http://out-club.ru/board/showthread.php?t=22464

Тут все есть, фото, отчеты.

[Dimarik]

http://out-club.ru/board/showthread.php?t=28057
http://out-club.ru/board/showthread.php?t=22464

Тут все есть, фото, отчеты.

ААААА - Аутоводы в основном там же тусят - я забыл тут же АИРТРЕК ТУРБО ФОРУМ

Что нам постоянно туда ходить и искать?

Царь возьмёт и прикроет там эту лавочку и прощай инфа.

Ты вот например быстро найдёшь тот пост что я процитировал? без поисковика, а просто перечитывая темы по 20 страниц.
А мне понадобилась инфа про резистор и у нас на форуме не нашёл - сидел перечитвал там темы.
Для этого и создал тут тему

притом появились дополнения от Миши и Антона.
На Болодя клабе уже мало кто сидит из наших.

[KVADRAT]

Дополнения про проставки с тойоты я описывал там же на аут клубе.
Глюкануло, показалось что ты не нашел инфы на аут клубе)
Все гуд.

[ChiM]

У кого нибудь есть фото установлееной эво рейки с эво форсами? Писали что с эво рейкой проставки не нужны, но у меня рейка до креплений не достает. И два соленоида полюьому переносить? Упирается в них... Какая то хрень...

[C00LM4N]

Эво форсы с эво рампой на эво коллектор встают без геморроя.
Соленоиды переносить. В пункте 2 написано: viewtopic.php?f=3&t=1866

[ChiM]

А на трек коллектор проставки? Просто об этом не написано нигде...

[младший латыш 57]

Если на родной впуск ставить, то олично подходят проставки от тоеты, Миша минводный писал и выкладывал на форуме номер. Если на ево впуск ставить то оставляй трековские проставки

[jam]

Не писалось нигде про это.... Просто кто-то не читал про это...

[младший латыш 57]

Аааа, точно, есть такое дело )))

[ChiM]

Ну покаже мне где написано, что с эво рейкой и сток коллектором нужны проставки?

[jam]

сам ищи)))
про это раз 5 уже писалось в разных темах

[ChiM]

В этой теме и в теме Петровича про это не написано

[jam]

Попрорбуй тут поискать

[ChiM]

в куче немодерируемого флуда найти что-либо становится все сложнее и сложнее

[jam]

Просто кто-то рукожоп.
Ровно 15 секунд ушло на поиски.
viewtopic.php?f=8&t=2818&p=97302&hilit=toyota#p97302

[ChiM]

Да я и не искал. Нахуя спрашивается я буду искать у кого то в бортовиках, если есть темы, посвященные конкретно этому вопросу, но в которых как оказалось информация неполная...

[jam]

ну охуеть теперь.
ему нажна инфа, а он её даже не пытается поискать.
зато пол дня сетовает на то, как у нас тут всё хуёво, не организованно.

[ChiM]

Мне не нужна инфа уже. Когда я ее искал то нашел эти темы, которыми и руководоствовался. А теперь то мне нахуя искать, когда уже и так все ясно

[votblin]

Кто подскажет, если без резистор бокса ставить низкоомные форсунки а впаять сопротивления, какие именно и на плюс или минус?
