Установка фронтального интеркулера на airtrek Turbo

[labrador]

Собственно предлагаю выложить здесь типа мануал как и чем делается фронтал на сток и прочее.
С Картинками,опытами.

@Наконец-то поставил фронтальный интеркуллер. Долго мучался с пайпингом, но в итоге поехал в evotrack.cc и там мне всё сделали, результатом доволен очень. Теперь многим советую туда ехать, сарафанное радио в действии @ Отсюда

"Были куплены полный комплект пайпов от 9го эво, интеркуллер ноу нейм, .
Вся процедура замены заняла примерно 3-4 часа с перекурами!
Левый пайп, что идет от кулера на дроссель, встал полностью болт он, ну или практически.Есть одна тонкость, у эво байпасс находится ближе к турбине, а у нас практичсески у самого корпуса воздухана и соответственно верхний патрубок упирается в байпасс!А вот правый пайп расчитан под нижний выход из турбины!Но, как говорится, было бы желание))
Распилил пайп пополам, отрезал кусок от пайпа, что идет в штате на дроссель и срастил все это чудо воедино!на выход из турбины поставил так же родной пайп, только в обратном положении!Вариант не окончательный, но пока и это устраивает!В дальнейшем сниму размеры левого пайпа и сварю все как надо!" Spaun.
Фото отчет

Это уже не кулмена, но под 9 турбу.

Комплект

Кишки куллера

Фото отчет по установке

Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.

и вот что у него в итоге получилось












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0

Они отказались похоже от выпуска данного комплекта, старая ссылка сдохла http://ajstyle.ru/product/pajping-kit-na-mms-airtrek/

Клубнями не проверен, если кто знает, отписываем.
http://redp.ru/catalog/detail/autobahn88_carp12_k_t_interkulera_frontalnyy_dlya_mitsubishi_lancer_evo_7_9/

Сказки про увеличенный лаг с большим кульком

[deniska]

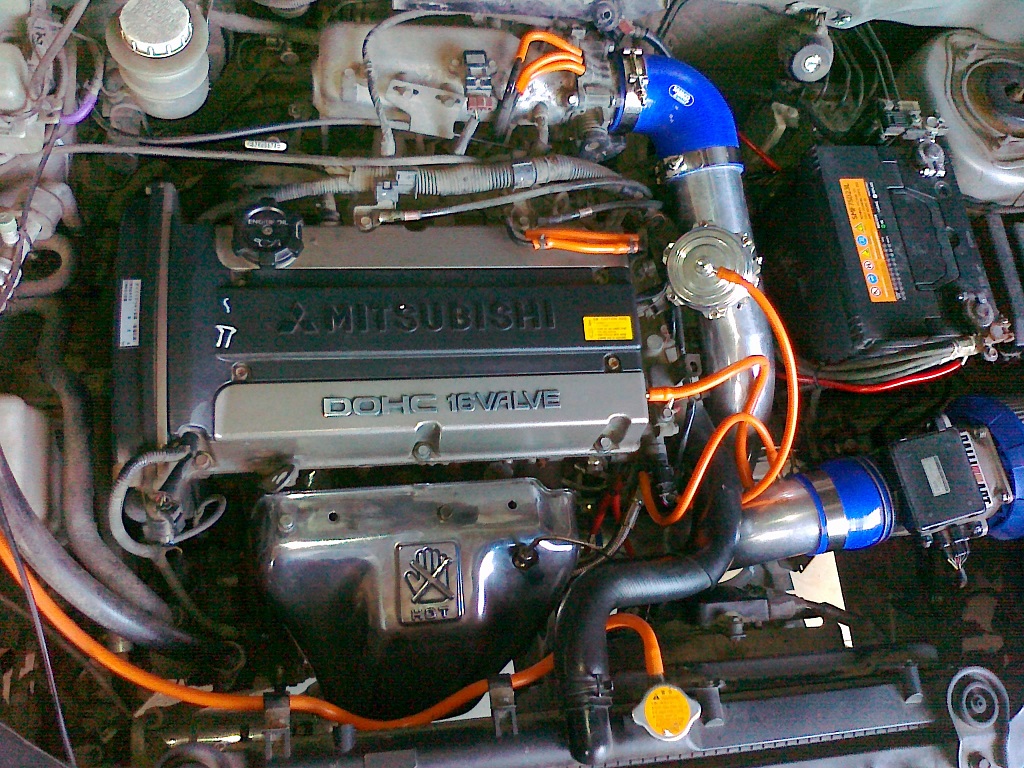

Ну вот немного доработал после AJS. Под TD05 правда, но штатный короб воткнули. Байпас тоже остался

[boris]

сфотал бы полностью весь пайп

[deniska]

сделаю

[nikshapilov]

щуп акпп вытаскивается?

[deniska]

Да норм

[михаил82]

Хобот короба новый штоль купил?
Ps - щуп выгни в сотрону - так удобнее буит

[deniska]

Хобот короба новый штоль купил?

Тормозушкой протер

[Dimarik]

Вот это длинная трасса
http://www.drive2.ru/cars/mitsubishi/ai ... l/2869309/

[михаил82]

Ого!
Надо было сразу через салон пускать...
Только я так и не понял как реализовано стравливание

[Dimarik]

ХЗ - но отвод на патрубке МАФ-турбина - Заглушен.
Ну на фото нет хомутов, может это в процессе сборки.
Ну даже если тянуть отвод - то это вдоль АКБ и вохздухана, короче очень длинно

[jam]

из-за длинны трассы байпас не нужен)))))))))))

[deniska]

Херасе.. Вот это хрень.
Наверное чтобы ЩУП акп доставать лехко

[горе тюнер]

ебать колотить...вот это по взрослому, такой длинны не видал не у одного негра)) если человек боролся за темпер то зря, разница обернутого впуска и его конструкции градусов на 5 отличается, и не факт что в его сторону) как я уже говорил лучше решение это 76 труба и разворот аккумулятора.

[горе тюнер]

вот чем там закончялось

[михаил82]

Где то был мой тройной фейспалм.........

[латыш 57]

Да там походу фобия на все удлиненное даже шланги на маслопомойку , и ее расположение из за этого

[латыш 57]

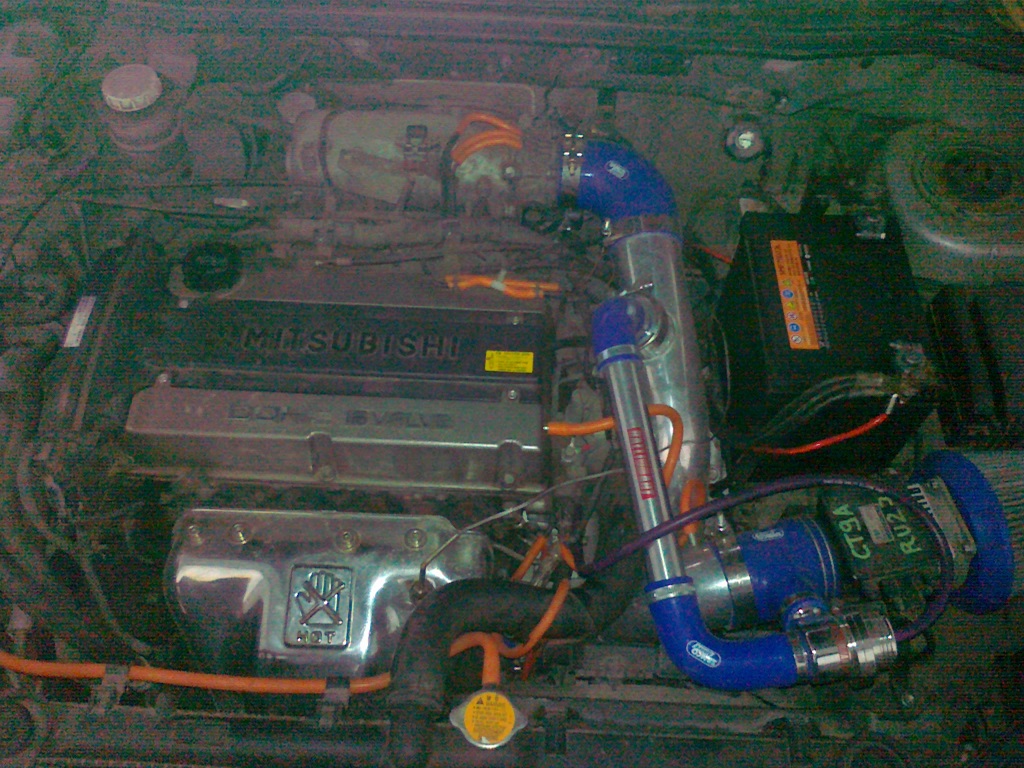

Ну вот немного доработал после AJS. Под TD05 правда, но штатный короб воткнули. Байпас тоже остался

Выглядит нормуль, только таже ошибка , что и у меня когда делал под сток пипетку , на третьем фото угол90гр , лучше заменить на 45гр , смотрится интересней и нет прямых углов, у кого то видел , и от силикона лучше избавится, весь впуск влезает одним куском,
присмотрел аппарат 36р всего стоит, поравлю чутка бюджет и наверно возьму

[горе тюнер]

я сделал 2 варианта с байпасом и с блуофом фото внизу

[Dimarik]

Очень не стандартное решение по реализации байпаса.

[горе тюнер]

ну его нестандартность обусловленна не инженерной креативностью а просто его наличием чтобы не переделывать трассу впуска так как она вся сваренна дабы не допустить утечки и потери в давке. на лето поставлю блуофф

[Mega_Booster]

Народ AJS во Владе просит машину в стоке, что бы изготовить новую трассу, деньги возьмет только за материал по цене магазина... Ну и он готов выслушать толковые предложения по правильному созданию))) да создаваться будет под штатный короб и под байпас.

[Marshall]

Надо Соломону показать просто фотографии кита Гредди для аиртрека. Все!!! Большего и выдумывать не надо.

[Mega_Booster]

Надо Соломону показать просто фотографии кита Гредди для аиртрека. Все!!! Большего и выдумывать не надо.

Главное тачку найти... с этим проблема..((( Ана счет фоток Гредди кита без проблем кидайте могу передать...(думаю будет полезно)

[georg1970]

Народ AJS во Владе просит машину в стоке, что бы изготовить новую трассу, деньги возьмет только за материал по цене магазина... Ну и он готов выслушать толковые предложения по правильному созданию))) да создаваться будет под штатный короб и под байпас.

да сколько можно то? уже 3 раза давали...

[Mega_Booster]

Привет Шота..(я кстати победил вчера) Он просто не разу не делал его сам, а теперь говорит что построил свой цех... и готов сделать что то нормальное и сам...
А то у меня нету вариантов нормального кита на кулек вот и маюсь ищу)))
